目前海上油田采油井多采用潛油電泵進行生產，而放氣閥是生產管柱中不可或缺的井下工具之一。放氣閥一般安裝于電纜穿越封隔器位置的上方，使用時保持常開狀態，能夠排出井下環空中的氣體使環空液面始終保持在潛油電泵之上，從而防止電泵發生氣蝕、氣鎖，必要時也可以實現油套混采。放氣閥在渤海地區海上油田中的應用效果最為理想，而在南海西部海上油田中，放氣閥內部的密封頭和下接頭經常發生沖蝕破壞，嚴重影響了油田的生產，其現場沖蝕結果如圖1所示。

圖1 密封頭和下接頭的沖蝕形貌

南海的作業環境與渤海有較大差異，如臺風天氣多，為避臺風，放氣閥需經常關閉。同時，南海井普遍具有高溫高壓的特點，且井內氣體具有一定的腐蝕性，這使得放氣閥的密封頭表面受到腐蝕，表面脫落，進而產生一定的間隙。氣體和液體會攜帶砂礫從間隙高速通過，對密封頭和下接頭造成一定的沖蝕，導致其性能發生變化，最終密封失效。

目前，在石油行業中有關沖蝕規律的研究大多集中于彎頭、彎管、鉆桿接頭外壁的沖蝕，而對于密封間隙沖蝕規律的研究較少。因此，中海油田服務股份有限公司完井中心的技術人員采用計算流體動力學（CFD）軟件Fluent建立放氣閥內部流場模型，研究了密封間隙尺寸、上返排量、含砂量等因素單獨作用對密封頭和下接頭沖蝕的影響。

一、放氣閥組成及原理

目前使用比較成熟的井下放氣閥在結構上大體類似，都是通過壓力驅動活塞克服彈簧預緊力，實現軸向往復運動，從而實現閥體的開啟和關閉，其結構如圖2所示。

圖2 放氣閥結構示意圖

當需要開啟放氣閥時，只需對液控管線打壓，液體通過放氣閥上的傳壓孔進入控制腔，推動活塞上行；活塞克服彈簧力帶動密封頭向上運動，直到到達上死點，此時下接頭內部通道與環空連通，放氣閥被完全開啟。保持液控管線壓力，可使放氣閥持續處于全開狀態。當需要關閉放氣閥時，只需卸掉液控管線壓力，活塞在彈簧力作用下下行至初始位置，此時密封頭緊密貼合在下接頭上，放氣閥恢復關閉狀態。

二、計算模型

放氣閥中的流體為攜砂上返液，在密封間隙中發生的沖蝕過程為固液兩相顆粒碰撞過程。在固液兩相湍流中，連續相（液相）為非牛頓流體，離散相（固相顆粒）為井下石英砂礫，作者在歐拉坐標系下求解流體相的運動方程，并在拉格朗日坐標系下應用離散相模型（DPM）求解砂礫的運移軌道。

液相湍流采用標準的k-ε模型描述。固相湍流采用隨機游走模型（DRW）描述。當液體攜帶N個砂礫沖蝕鉆桿時，其沖蝕速率采用下式計算：

式中：Rero為沖蝕速率，kg/(m2·s)；N為最大砂礫數；mpn為顆粒的質量流量，kg/s；C(dpn)為顆粒直徑的函數；f(α)為顆粒對壁面攻角α的函數，rad；b(vpn)為顆粒相對于壁面速度vpn的函數，m/s；Awall為放氣閥表面單位沖蝕面積，m2。

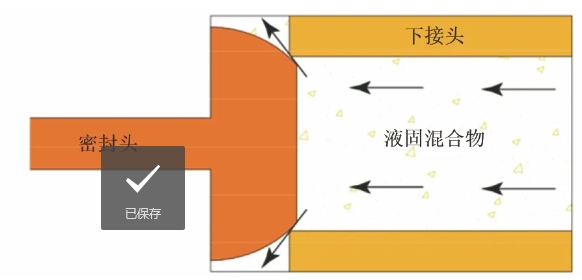

采用fluent軟件建立的CFD模型如圖3所示，采用非結構網格對二維模型進行劃分。依據南海潿洲區塊井況實際采集數據均值，設置邊界條件：入口處采用速度入口，出口處采用壓力出口，壁面取固壁邊界條件；質量流量為2.445×10-4 kg/s，設定砂礫密度為2.6 g/cm3，顆粒直徑為0.1 mm，液相為水；密封間隙為0.5～1.7 mm，上返液排量為4～12 L/s，含砂量為0.03%～0.07%。

圖3 CFD幾何模型

三、模擬結果

在其他條件不變的情況下，改變單因素條件分析其對放氣閥沖蝕規律的影響。下面分別討論了密封間隙、上返排量、含砂量對沖蝕速率的影響，探究砂礫對放氣閥沖蝕的規律。

1、密封間隙的影響

在相同工況下，密封間隙的大小直接影響上返液體的速率。根據對井下放氣閥密封頭腐蝕間隙的實際測量，將密封間隙的范圍設定為0.5～1.7 mm，上返排量為6 L/s，含砂量為0.05%。按照0.3 mm間隔，改變密封頭與下接頭之間的密封間隙，使其分別為0.5、0.8、1.1、1.4、1.7 mm，模擬結果如圖4所示。

圖4 不同密封間隙時密封頭和下接頭沖蝕速率的模擬結果

由圖4可見：在下接頭的端面以及密封頭端面和外側局部出現明顯的沖蝕，其中下接頭和密封頭外側局部沖蝕最為嚴重；隨著密封間隙的增大，密封頭外側的沖蝕逐漸消失，但密封頭和下接頭端面的沖蝕依舊存在。

對圖4中的關鍵數據進行整理，并繪制成曲線，如圖5所示。分析可知：密封間隙越小，最大沖蝕速率和最大上返速率越大，顆粒的碰撞和沖擊越集中；當密封間隙為0.5 mm時，最大沖蝕速率和最大上返速率分別是密封間隙為1.7 mm時的3.8倍和2.9倍。

圖5 密封間隙對最大沖蝕速率和最大上返速率的影響

通過圖1與圖4比對發現，在密封間隙較小情況下模擬得到的沖蝕更符合現場沖蝕結果。因此，對于發生腐蝕的井，其放氣閥應該選擇耐腐蝕的材料，這有利于降低密封間隙產生的概率。

2、上返排量的影響

上返排量的大小將直接影響氣固兩相的上返速率。設定含砂量為0.05%，密封間隙為0.6 mm，隨著上返排量的增加，上返速率增大，顆粒的個數也會同比例增加。

根據作業井實際情況，設置上返液的排量分別為4、6、8、10、12 L/s，將模擬得到的結果進行整理，如圖6所示。

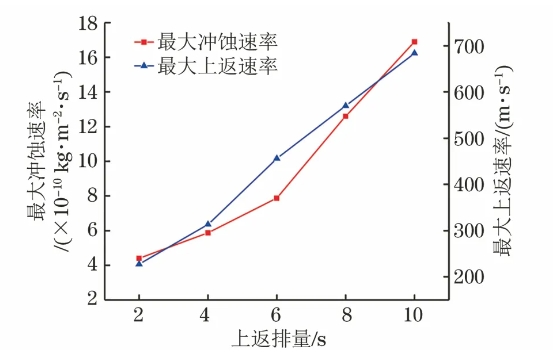

圖6 上返排量對最大沖蝕速率和最大上返速率的影響

在保證其他條件相同的情況下，上返排量越大，最大上返速率和最大沖蝕速率越大。由此可見，過大的上返排量會使放氣閥更容易發生失效，所以在實際工程中，可通過增加放氣閥開啟的頻率來減小環空的壓力，從而降低放氣閥關閉狀態下的上返排量，從而減少放氣閥的沖蝕。

3、含砂量的影響

放氣閥產生沖蝕的主要原因是高速上返液攜帶了砂礫，砂礫是主要的沖蝕介質。在不考慮砂礫因碰撞而破裂的情況，含砂量直接與顆粒數量相關。含沙量越高，將會有更多顆粒與放氣閥內部發生碰撞。

依照實測井況，設置含砂量分別為0.03%、0.04%、0.05%、0.06%、0.07%，密封間隙為1 mm，上返排量為6 L/s，整理后模擬結果如圖7所示。

圖7 含砂量對最大沖蝕速率和最大上返速率的影響

由圖7可見：隨著含砂量的增加，放氣閥最大沖蝕速率率增大；含砂量為0.07%時最大沖蝕速率是含砂量為0.03%時的3.3倍。由此可見，過大的含砂量會導致放氣閥的沖蝕速率急劇增大。因此，在生產條件允許的情況下，應采取有效的防砂措施降低放氣閥的沖蝕速率。

四、結論

(1) 建立了與放氣閥實際工況相近的密封頭和下接頭沖蝕計算模型，模擬結果表明，在攜砂返排液的沖擊下，放氣閥密封頭端部、外側以及下接頭端部存在嚴重的沖蝕磨損，并且沖蝕的位置與現場相吻合。

(2) 密封間隙、上返排量和含砂量對放氣閥沖蝕速率有明顯影響：密封間隙越小，上返速率越大，沖蝕速率越大；上返排量與含砂量的增加同樣會加劇沖蝕。

(3) 為了降低該油田井下放氣閥發生沖蝕的概率，建議在放氣閥金屬密封部位選材時選用高硬度防腐蝕材料或涂層，減少因腐蝕而產生小型間隙的概率，同時增加放氣閥開啟的頻率以及加強防砂措施的實施。
